대표적인 일차적 물리밀폐 실험 장비인 생물안전작업대(biosafety cabinet, BSC)의 종류

[출처 : 한국생물안전안내서(p199~212)]



***클린벤치 vs 생물안전작업대 (공기의 흐름으로 구분)

클린벤치 : 외부공기 -> 헤파필터 -> 작업구역 -> 시험연구자

생물안전작업대 : 헤파필터 -> 배출공기

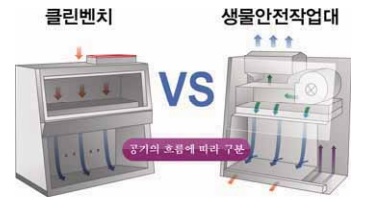

<그림1. 클린벤치와 생물안전작업대 구분>



ClassⅠ BSC

- 시료 오염 예방 X

- 공기흐름 : 전면흡입 -> 작업구역 -> 헤파필터 -> 외부방출

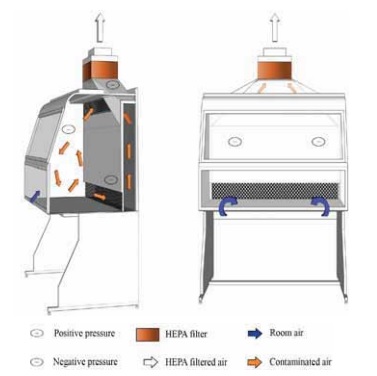

<그림2. ClassⅠ BSC>



ClassⅡ BSC(A1, A2, B1, B2 type)

- 취급물질 보호기능 제공

- BSC 내 재순환하는 배출공기의 비율에 따라 type이 나뉨

- 공기흐름 : 외부공기 -> 헤파필터 -> 작업구역



ClassⅡ A1 BSC

- 내부공기 30% -> 헤파필터 -> 외부배출 // 내부공기 70% 재순환

- 하드덕트X

- 휘발성 독소 화학물질, 방사성핵종 취급 불가

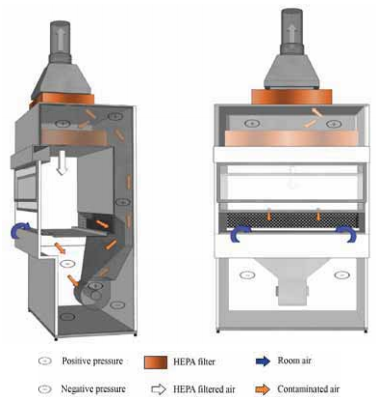

<그림3. ClassⅡ Type A1 BSC(오염된 통풍구에 양압이 걸려있음)>



ClassⅡ A2 BSC

- A1과 거의 동일

- 밀폐구역에서 양압유지된 덕트나 배출구 내 잠재적인 누출을 보장

<그림4. ClassⅡ Type A1 BSC(통풍구에 음압이 걸려있음) / Type A2 BSC>



ClassⅡ B1 BSC

- 전면 그릴 및 일정비율의 BSC 내 재순환 공기를 전면 그릴에서 빨아들인 후, 작업면 밑에 위치한 헤파필터를 통해 바로 보내는 형태

<그림5. ClassⅡ Type B1 BSC>



ClassⅡ B2 BSC

- 공기의 흐름 : 실내공기 유입장치 -> 헤파필터 -> 작업구역 -> 전후면 그릴 -> 헤파필터 -> 외부배출

- 내부 또는 밀폐구역에서 공기 재순환 X

<그림6. ClassⅡ Type B2 BSC>



ClassⅢ BSC

- 4위험군 병원체 취급작업 가능

- 완전 밀폐

- 음압 유지(-200Pa 이하)

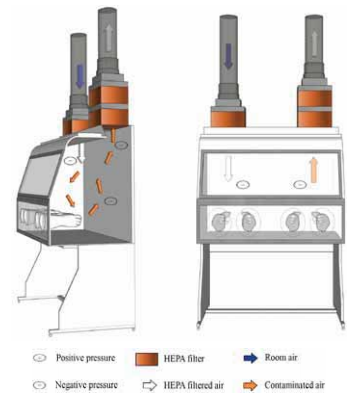

<그림7. ClassⅢ BSC>
